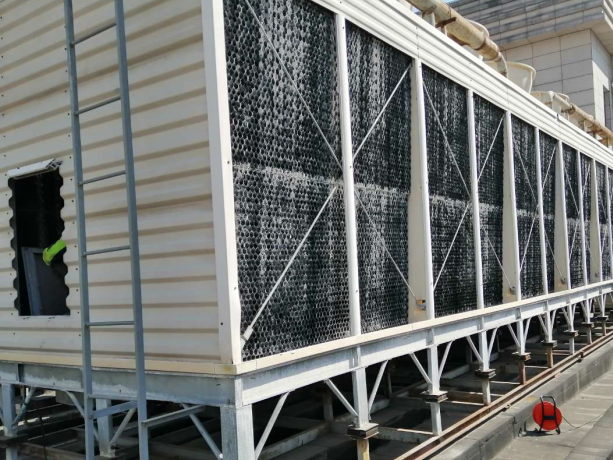

　　中央空調系統設計順序：先末端，后主機，設計原則是：合理、經濟，最大限度節約運行成本。接下來中央空調維修網小編給大家重點講解一下，中央空調末端系統設計步驟。文章內容整理自互聯網。

　　一、設備選型：

　　1、計算實際空調面積;

　　2、根據使用場所確定冷負荷指標，計算出設計總負荷，根據設備布置特點確定所需設備數量，確定設備型號;

　　冷負荷概算指標：采用組合式空調器，循環次數商場6～7次，推薦8～9次

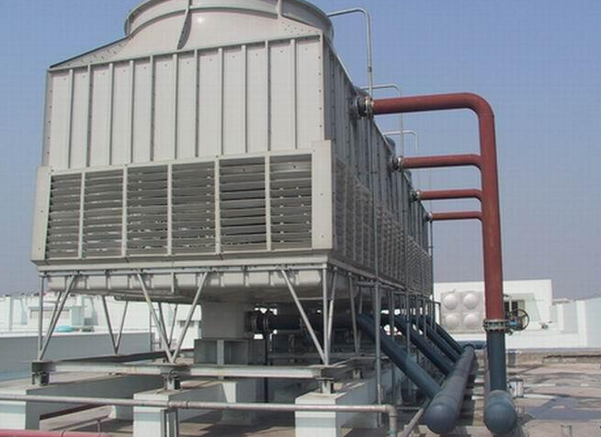

　　二、水系統設計：

　　1、設備定位布置，確定立管位置，根據系統復雜程度確定采用同程式或異程式(當立管與最末端設備距離超過30米時盡量采用同程式);

　　2、確定主管道走向，并與設備合理連接，當主管道有分支時應設閥門以便于調節;

　　3、根據設備流量確定每一管段的水流量，再根據設計水流速計算出管徑;

　　4、空調水設計流速為0.9-2.5m/s，管徑越大、流速越大，管道比摩阻應小于500;

　　5、水管與設備連接時，進水管上設軟接、過濾器、閥門，出水管上設軟接、閥門;

　　6、冷凝水管徑設計：

　　當機組冷負荷Q≤7KW，DN=20;Q=7.1-17.6，DN=25;Q=17.7-100，DN=32;Q=101-176，DN=40;Q=177-598，DN=50;Q=599-1055，DN=80;Q=1056-1512，DN=100;Q=1513-12462，DN=125;Q>12462，DN=150

　　7、空調水管保溫：

　　當采用超細玻璃棉管殼保溫時，供回水管保溫厚度采用50mm，冷凝水管保溫厚度采用30mm;

　　當采用橡塑材料保溫時，供回水管保溫厚度采用30mm，冷凝水管保溫厚度采用15mm;

　　當冷凝水管采用PVC等塑料管材時，可不作保溫處理。一拖多氟系統應當保溫。

　　三、風系統設計：

　　1、風量選擇：

　　(1)新風工況：按每人最小新風量確定

　　影劇院、博物館、體育館、商店，每人最小新風量8M3/H;

　　辦公室、圖書館、會議室、餐廳、舞廳、普通病房，每人最小新風量17M3/H;

　　客房，每人最小新風量30M3/H，正常采用50M3/H;

　　(2)回風工況：按循環次數確定，一般取8-10次/H，即空調空間體積×(8-10)/H

　　2、風機風壓的選擇：

　　估算法：風壓=(最不利環路長度×10)Pa

　　3、設備定位，盡量靠近水系統立管;

　　4、布置風口，在保證無空調死區的前提下，盡量減少風口數量、保持風口規格統一;送風口風速在2-2.5m/s之間，回風口風速在3-5m/s之間，根據風口風量和風速確定風口尺寸;

　　5、確定主風道走向，并與各風口合理連接，當主管道有分支時應設閥門以便于調節，并且每個風口均設風量調節閥;

　　6、根據風口數量確定各段風道風量，再根據設計風速計算出風道截面積，根據安裝空間確定風道規格，在保證裝修標高的前提下，盡量減小風道的寬高比，盡量減少變徑;

　　注：

　　(1)分子為推薦流速，分母為最大流速。

　　(2)對消聲有嚴格要求的系統，管內的流速不宜超過5m/s，支管內的流速不宜大于3m/s。

　　7、當風道穿越機房或防火分區時，風道上應設防火調節閥;

　　8、當風機風量大于10000M3/H時，風機的進出口應設消音靜壓箱，通過靜壓箱截面流速為2-3m/s;小于10000M3/H時，在風機出口處設消音器即可，消音器的內徑與主風道相同;

　　9、鋼板空調風道保溫：當采用超細玻璃棉板保溫時，保溫厚度為40mm;當采用橡塑板保溫時，保溫厚度為15mm。
